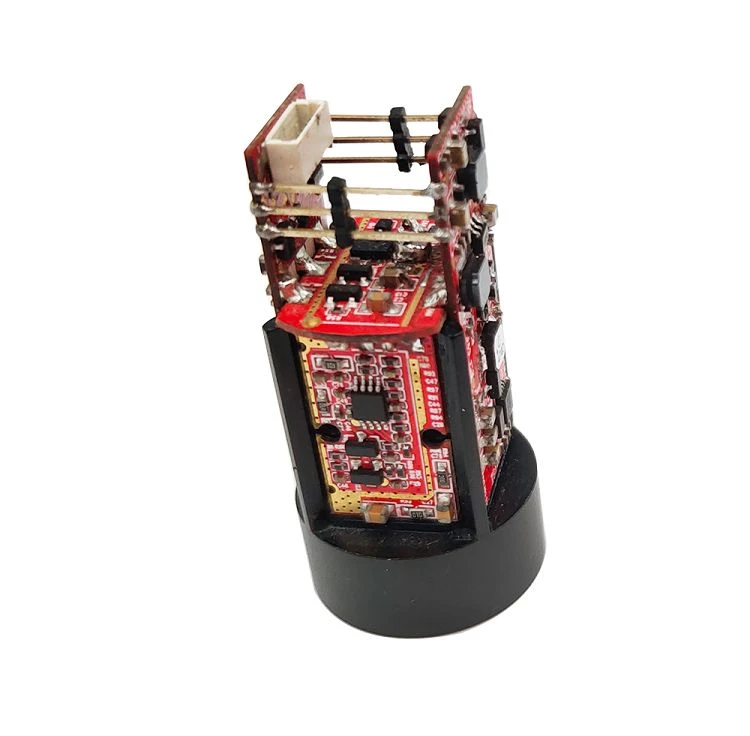

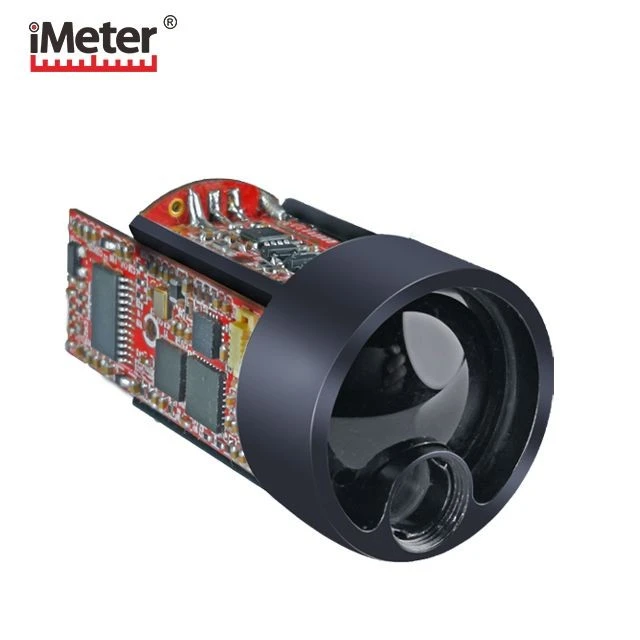

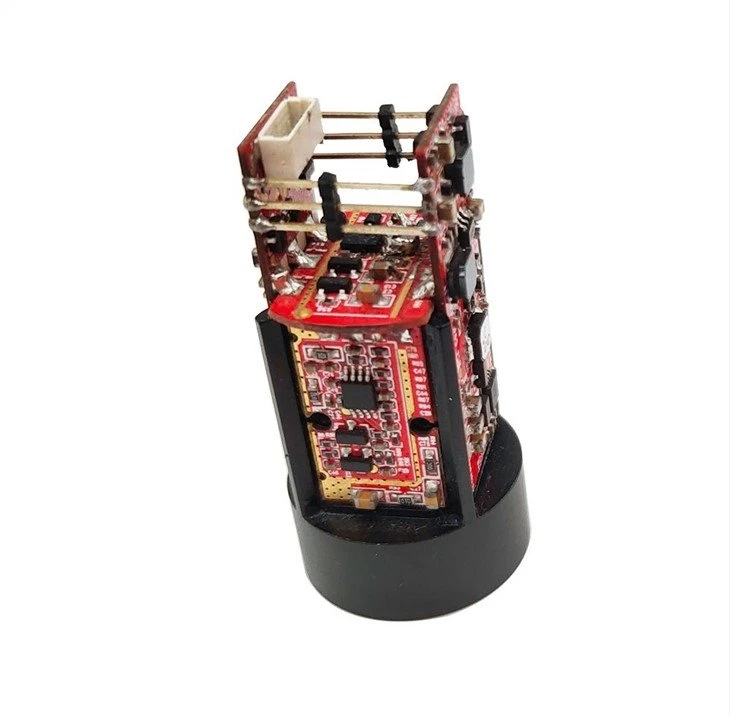

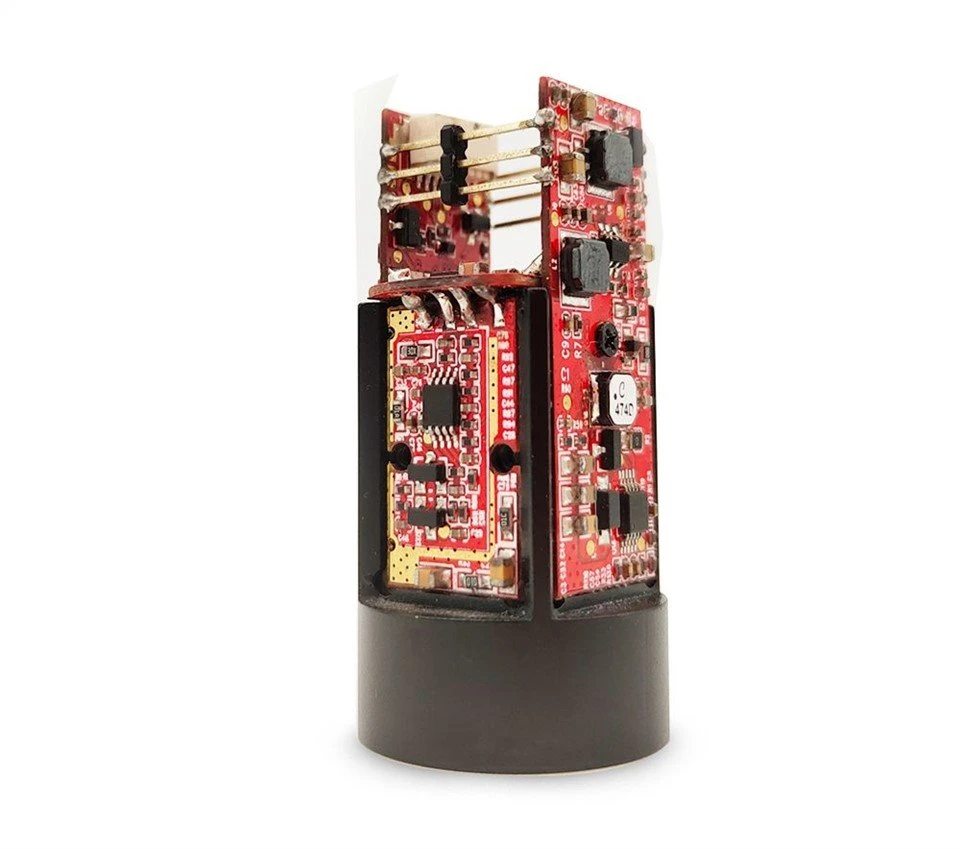

מודול OEM קטן של מאתר לייזר
יכולת הטווח של המוצר המוגדר בתנאים הבאים:
1) יעד המדידה הוא עם תגובתיות מתונה כגון בניית קירות.
2) העצם הנמדד הוא אנכי עם כיוון פליטת לייזר.
3) תנאי מזג האוויר שטופי שמש אך לא אור שמש ישיר.
ציין: כדי לקבל מדידה טובה יותר, מומלץ לטעון את המוצר על חצובה בעת מיקוד האובייקטים המרוחקים, כך כדי להפחית את העצבנות של המכונה תוך כדי מדידה.
אינדיקטורים טכניים | פרמטר ביצועים | פרמטר ביצועים |
אינדיקטורים טכניים של פונקציית D | מחוונים טכניים של פונקציית H/AH/V | |
שדה יישום | רחפן/ אבטחה/ מטאטא/ זיהוי תעבורה | צילינדר יחיד/ צילינדר כפול |
צמצם פליטה | 6 מ"מ | 6 מ"מ |
קבלת צמצם | 17 מ"מ (75%) | 17 מ"מ (75%) |
טווחים רחבים (בניינים) | 0.15 מטר ~ 10/20/30/100/200m | 5 מטר ~ 600/1200/1500/3000m |
דיוק נע (בניין) | ±3 ס"מ | <400m ±1m;="">400 מ' ±0.4% |
תדירות נעה | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600 מ' 2HZ |
סוג תצוגה | - | OLED/LCD |
סוג לייזר | 905 ננומטר | 905 ננומטר |
מתח אספקה | 3.3 ~ 5V | 3.3 ~ 5V |
ממשק תקשורת | רגיל כמו TTL (מותאם אישית אחר) | רגיל כמו TTL (מותאם אישית אחר) |
משקל | אודות 20±1 | בערך 20±10 |
רמה עמידה למים | IP67 | IP67 |
עמידות בפני פגיעה | 800 גרם/ms (10 פעמים/ש') | 800 גרם/ms (10 פעמים/ש') |

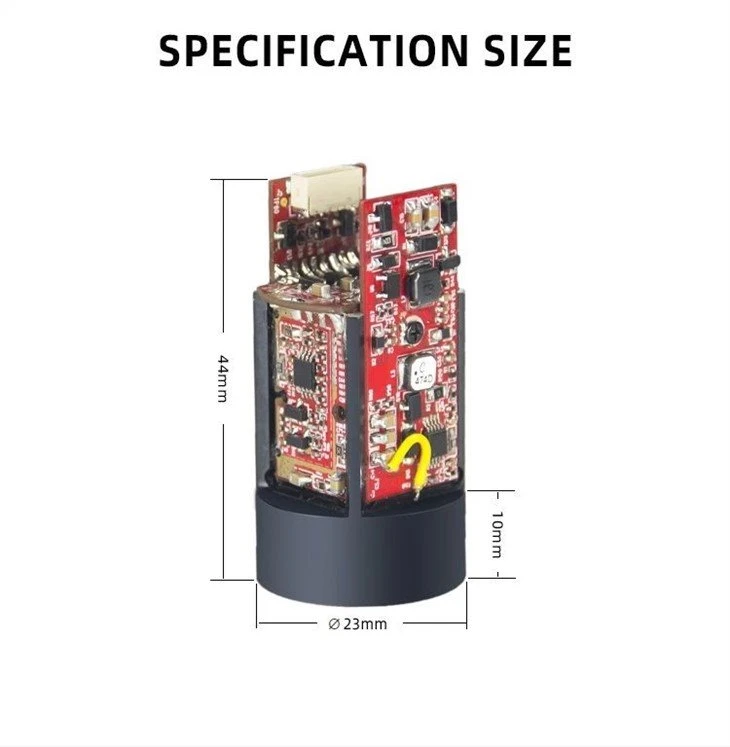

גודל | ¢23 x44mm | ¢23 x44mm |
טמפרטורת הפעלה | -20°C ~ 50°C | -20°C ~ 50°C |
שיעור באוד | 9600/ 115200/ 230400 (אופציונלי) | 9600/115200bps |
בזבוז חשמל | 0.8 w (המתנה), 1W (מדידה) | 0.8w (המתנה), 1W (מדידה) |

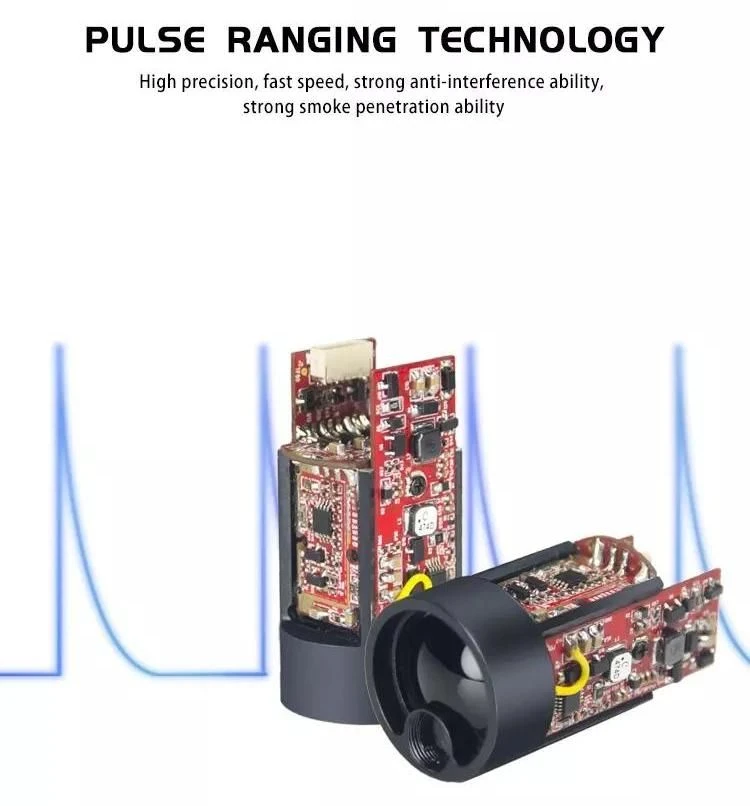

המודול הנע יכול לספק במהירות ובדייקות מדידת מרחק למערכת הבקרה הראשית;

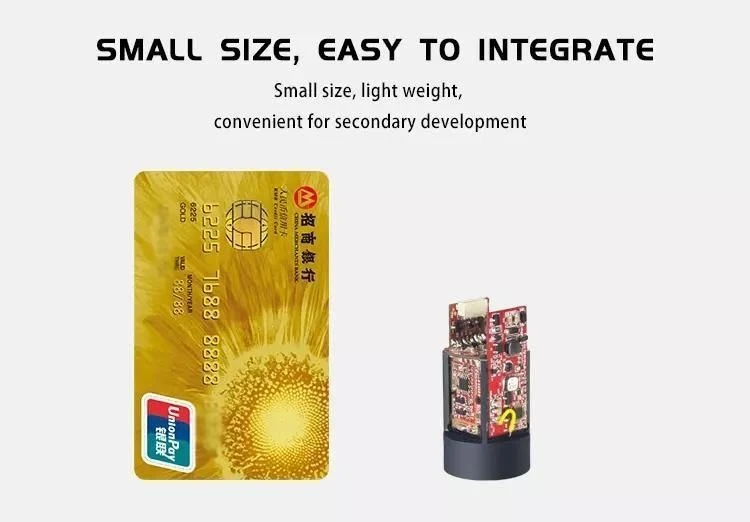

מודול זה משתמש לייזר מוליכים למחצה 905nm, הרזולוציה הנעה היא 0.1m. הדיוק הנרחב הוא 1 מ ', וטווח המדידה הרחוק ביותר הוא 2 ק"מ; עם ממשק TTL (יכול לקיים תקשורת ישירה עם MCU), יכול גם לקיים תקשורת עם יציאה טורית RS232 באמצעות מתאם (דורש כבל העברת נתונים); גם לספק תוכנת בדיקת מחשב עליונה, פרוטוקול תקשורת ערכת הוראות, נוח לפיתוח משני הלקוח, לבנות מערכת מדידה טווח משלה; זהו אינטגרציה גבוהה, צריכת חשמל נמוכה, חיישן טווח משקל קל.

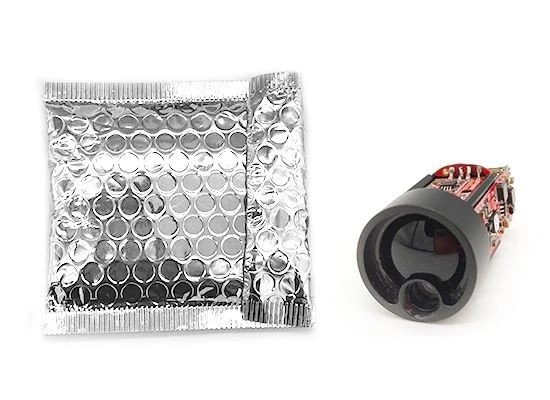

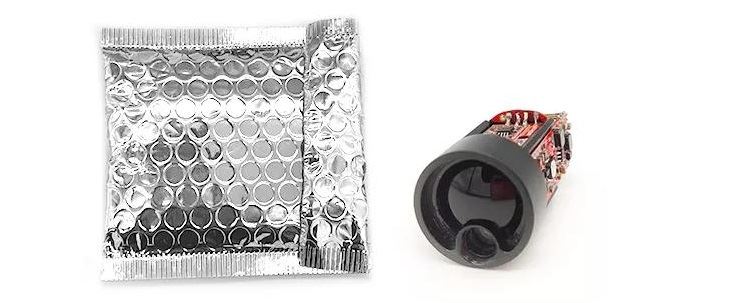

אודות אריזות:
* שקית ניילון אנטי-סטטית*1
* תמיכה באריזה מותאמת אישית
* אם אתה צריך לשלוח בכמויות גדולות, אנו מספקים תיבות גליות ידידותיות לסביבה.
שיקולי מדידה
גורמים המשפיעים על היכולת
1) רפלקטיביות יעד: באופן כללי, ככל שההשתקפות של היעד של האובייקט גבוהה יותר, כך היכולת הנעה טובה יותר. לדוגמה, עבור אובייקט רפלקטיביות יעד מתון, טווח המדידה הוא 600M, והוא יכול להגיע עד 800M עבור אובייקט רפלקטיביות יעד גבוה, אך עשוי להיות רק 300M עבור רפלקטיביות יעד נמוכה אחת. היכולת של אובייקטים אחרים יכולה להיות מאותה מסקנה. ( ייתכן שלא ימדוד את היעד שבקושי יכול ליצור השתקפות מפוזרת, כגון פני מים.)
2) צורת יעד: כאשר היעד קטן מדי או לא אחיד, יכולת טווח ומהירות מתאימה יפחתו.
3) זווית מדידה: היכולת הנעה תהיה טובה יותר אם האובייקט הנמדד הוא אנכי עם כיוון פליטת הלייזר, כך מהירות התגובה הנעה גבוהה יותר, להיפך, היכולת והמהירות של התגובה יצומצמו; ייתכן כי טווח המדידה אינו יכול לעמוד ביכולת הנעה שצוינה במדריך בתנאים קיצוניים מסוימים.
4) גורם סביבתי: גורמי הסביבה כולל עוצמת השמש, ריכוז אדי המים באוויר וחלקיקים מושעים, סטייה מזווית אור השמש וכו '(כגון גשם, ערפל, שלג, ערפל, אובך וכו ')
