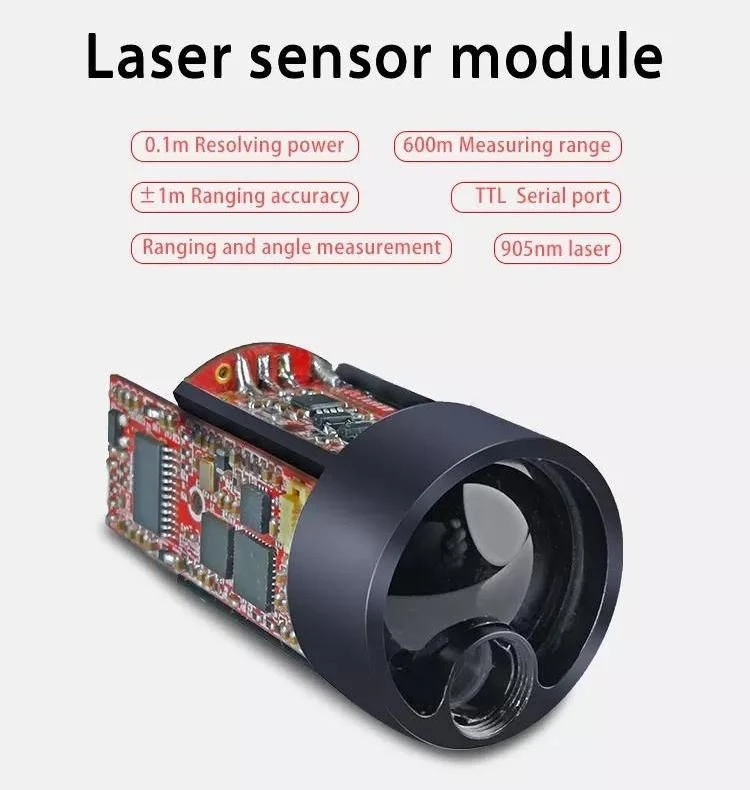

למודול חיישן טווח הלייזר יש לייזר של 905 ננומטר, בעל מהירות איסוף נתונים מהירה, דיוק גבוה ונוח מאוד לשימוש. יש לו כוח פתרון של 0.1 מטר ויציאת TTL טורית, שניתן להשתמש בה למדידת טווח וזווית. יש לו טווח מדידה של עד 600 מטר. בנוסף, לחברתנו ציוד ייצור מקצועי ויצרנים מנוסים, ואנו מבצעים מספר בדיקות למוצר לפני משלוחו, מה שיכול להבטיח את האיכות של כל מודול חיישן טווח לייזר.
תכונות מוצר
מודול חיישן טווח הלייזר מאמץ לייזר מוליכים למחצה של 905 ננומטר עם רזולוציית טווח של 0.1 מטר ודיוק טווח של 1 מטר, שיכול לספק טווח מהיר ומדויק למערכת הבקרה הראשית. מודול חיישן טווח הלייזר מתאים למדידת עצמים בעלי רפלקטיביות גבוהה (כגון מסגרות שלטי כביש מהיר), עצמים בעלי רפלקטיביות מתונה (כגון קירות בניינים), וחפצים בעלי רפלקטיביות נמוכה (כגון עצים, דגלי גולף, עמודי טלפון, בעלי חיים לַחֲכוֹת). אבל במידה מסוימת, טווח המדידה של מודול חיישן טווח הלייזר יקטן בהתאם.
פרמטרים של מוצר
אינדיקטורים טכניים | פרמטר ביצועים | פרמטר ביצועים |
D פונקציה מחוונים טכניים | מחוונים טכניים לתפקוד H/AH/V | |
שדה יישום | מזל"ט/ אבטחה/ מטאטא/ זיהוי תנועה | צילינדר בודד / צילינדר כפול |
צמצם פליטה | 6 מ"מ | 6 מ"מ |
צמצם קליטה | 17 מ"מ (75 אחוז) | 17 מ"מ (75 אחוז) |
טווח טווח (בניינים) | 0.15m-10/20/30/100/200m | 5m-600/1200/1500/3000m |
דיוק טווח (בניין) | ±3 ס"מ | <400m ±1m;="">400 מ' ±0.4 אחוזים |
תדר טווח | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600 מטר 2HZ |
סוג תצוגה | - | OLED/LCD |
סוג לייזר | 905 ננומטר | 905 ננומטר |
מתח אספקה | 3.3-5V | 3.3-5V |
ממשק תקשורת | סטנדרטי כ-TTL (אחר בהתאמה אישית) | סטנדרטי כ-TTL (אחר בהתאמה אישית) |
מִשׁקָל | בערך 20±1 | בערך 20±10 |
רמת עמיד למים | IP67 | IP67 |
עמידות בפני השפעה | 800G/ms (10 פעמים/שנייה) | 800G/ms (10 פעמים/שנייה) |

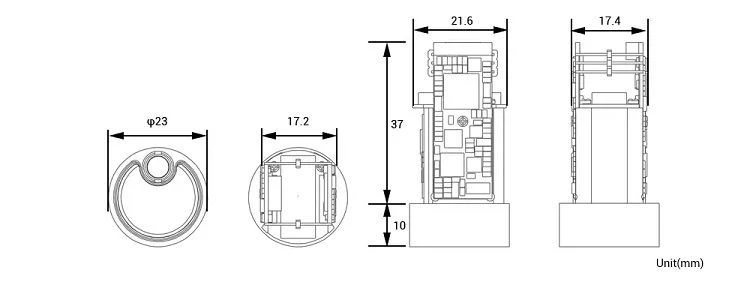

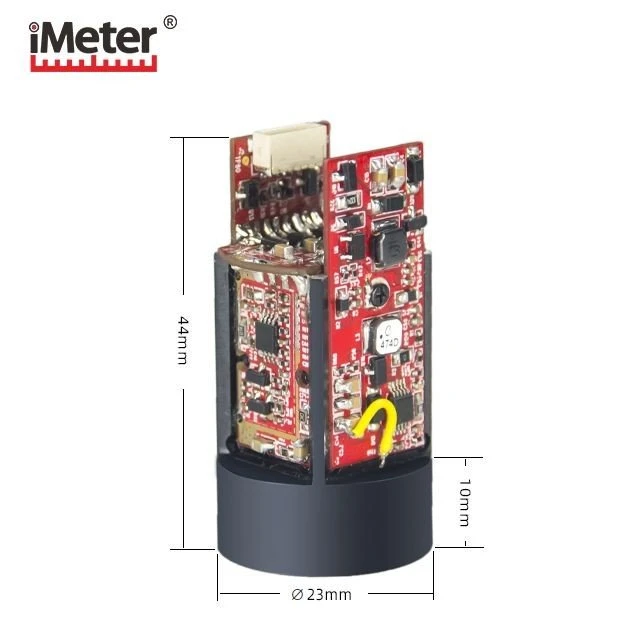

גודל | ￠23 x44 מ"מ | ￠23 x44 מ"מ |
טמפרטורת פעולה | תואר -20 -50 תואר | תואר -20 -50 תואר |
קצב שידור | 9600/ 115200/ 230400 (אופציונלי) | 9600/115200bps |
בזבוז חשמל | 0.8w (המתנה), 1W (מדידה) | 0.8w (המתנה), 1W (מדידה) |

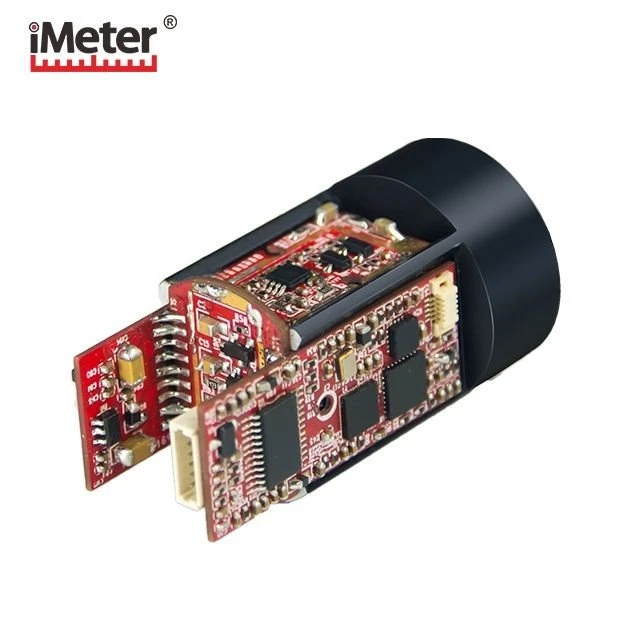

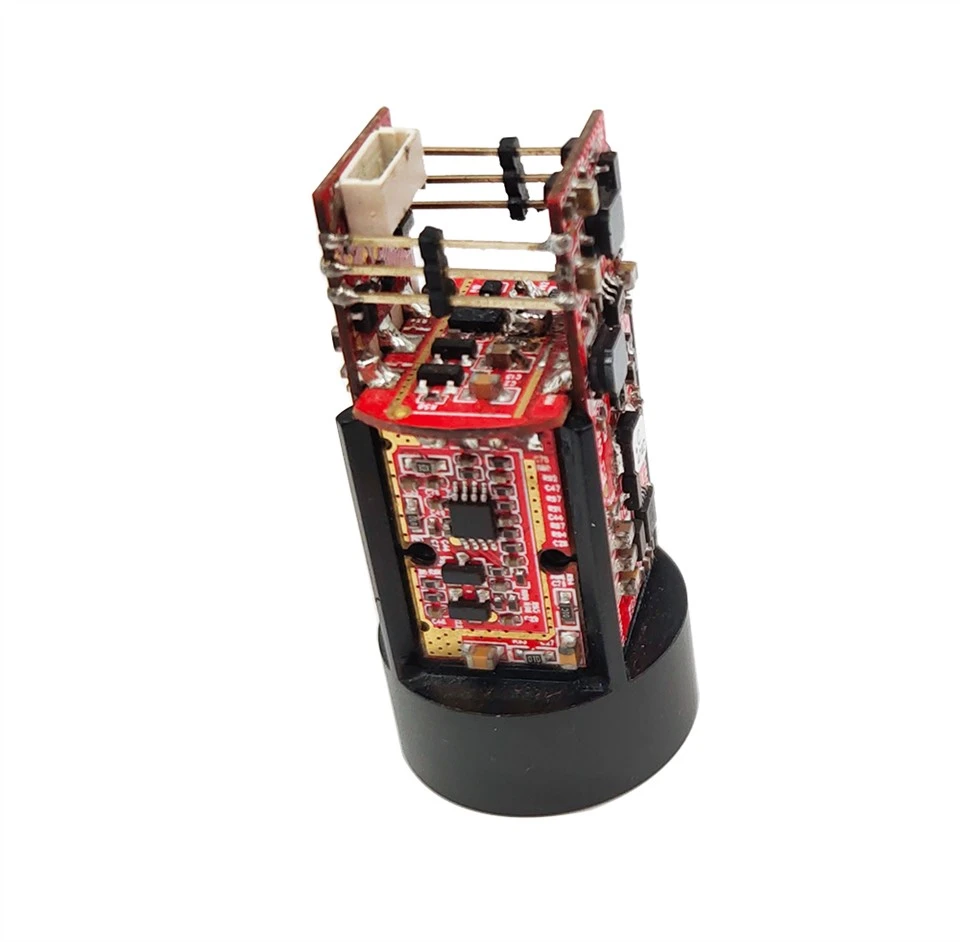

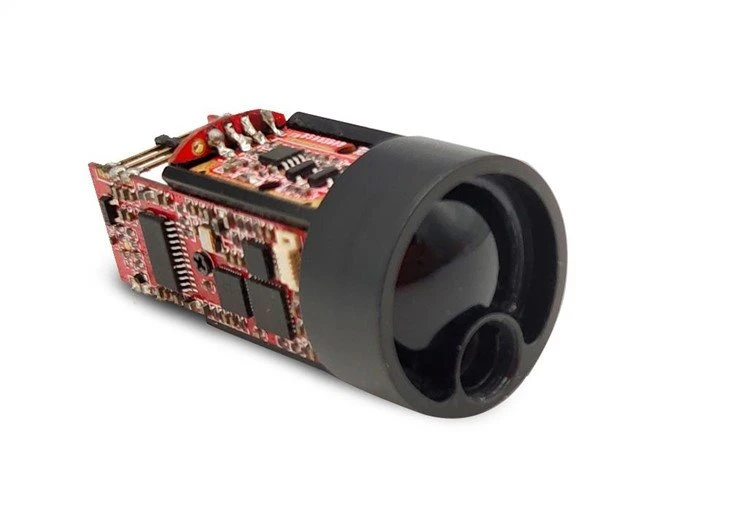

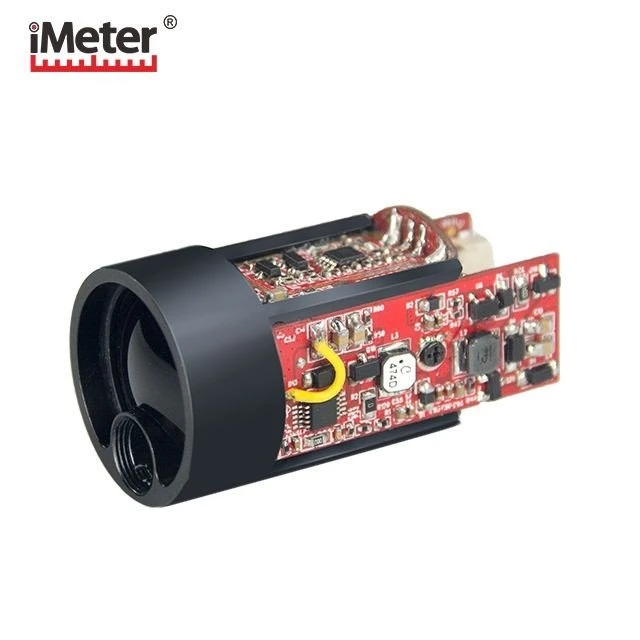

תמונת המוצר
שלבי תפעול
שלב 1: הכנס את כבל הנתונים למודול חיישן טווח הלייזר ופלט את נתוני המדידה תוך כדי הפעלתו;
(הערה: אל תכניס את התקע, ושלוט בקפדנות על טווח מתח אספקת החשמל של 3v~5v);
שלב 2: התקן את תוכנת אשף היציאה הטורית וקשר את המחשב או התקן בקרה אחר דרך הממשק;
שלב 3: לאחר השלמת התקנת התוכנה, פתח את ממשק התצוגה;
שלב 4: איתור באגים ובדוק.
בחר את מספר היציאה הסידורית: הגדר את מספר היציאה הסידורית התוכנה בהתאם למספר היציאה הסידורית של המחשב;
הגדרת קצב ה-baud: פתח את ממשק התוכנה, אתה יכול להגדיר את קצב ה-baud. קצב הביאוד האופציונלי הוא 9600, 115200.......
הערה: לפעולות מפורטות יותר, עיין בערכת הוראות הפקודה.
